Technik

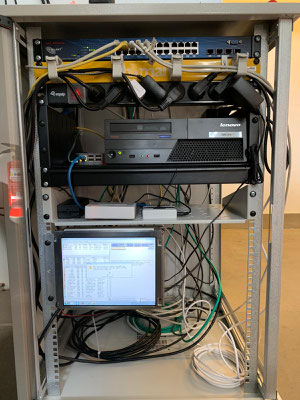

Kurzbeschreibung der Relaisfunkstellentechnik DO0DXE

Antenne:

Diamond X-50

Antennenanschluss:

Motorola RF Distribution Center 4-fach Combiner. Mit Zirkulatoren und angehängten Lastwiderstand. Anschlüsse für laufende Messung der Sendereingänge per Powermonitor.

Repeater:

Hytera RD965 -DMR Repeater mit Anbindung an das DMRplus Netzwerk. PWR 20W

Yaesu Fusion II  C4FM Repeater mit YCS262 Netzwerk Anbindung. POut 20W

DAPNET-Sender

Der Einschub DAPNET Technik besteht aus einem 3HE Gehäuse mit RaspberryPi, Netzteil, bunten Strippen und einem Motorola GM1200. Da die Relaistechnik 4 Sender an einer Antenne zulässt, wurde ein Filterzug des Combiners auf die Sendefrequenz des DAPNET-Senders eingemessen. POut 5 Watt:

Filtertechnik:

Huber&Suhner 2500.00.0012 Bandpass Duplexer.

Procom BPF70/1-250

Vorverstärker:

Motorola Powersplitter. 5-fach Splitter und LNA mit 12 und 20dB Verstärkung.

Stromversorgung:

Je Repeater eigene Stromversorgung mit Meanwell Netzteilen.

Monitoring und Controlling über IP Steckdose.

Netzversorgung:

Die Netzversorgung wird über die Technik der KVK sichergestellt.

Mittlerweile ist die gesamte Relaistechnik an der Notstromversorgung der KVK angebunden, sodass die Relaisfunkstelle bei Netzausfall weiterhin betriebsbereit ist.
